Transformer pressed steel radiator fin forming line

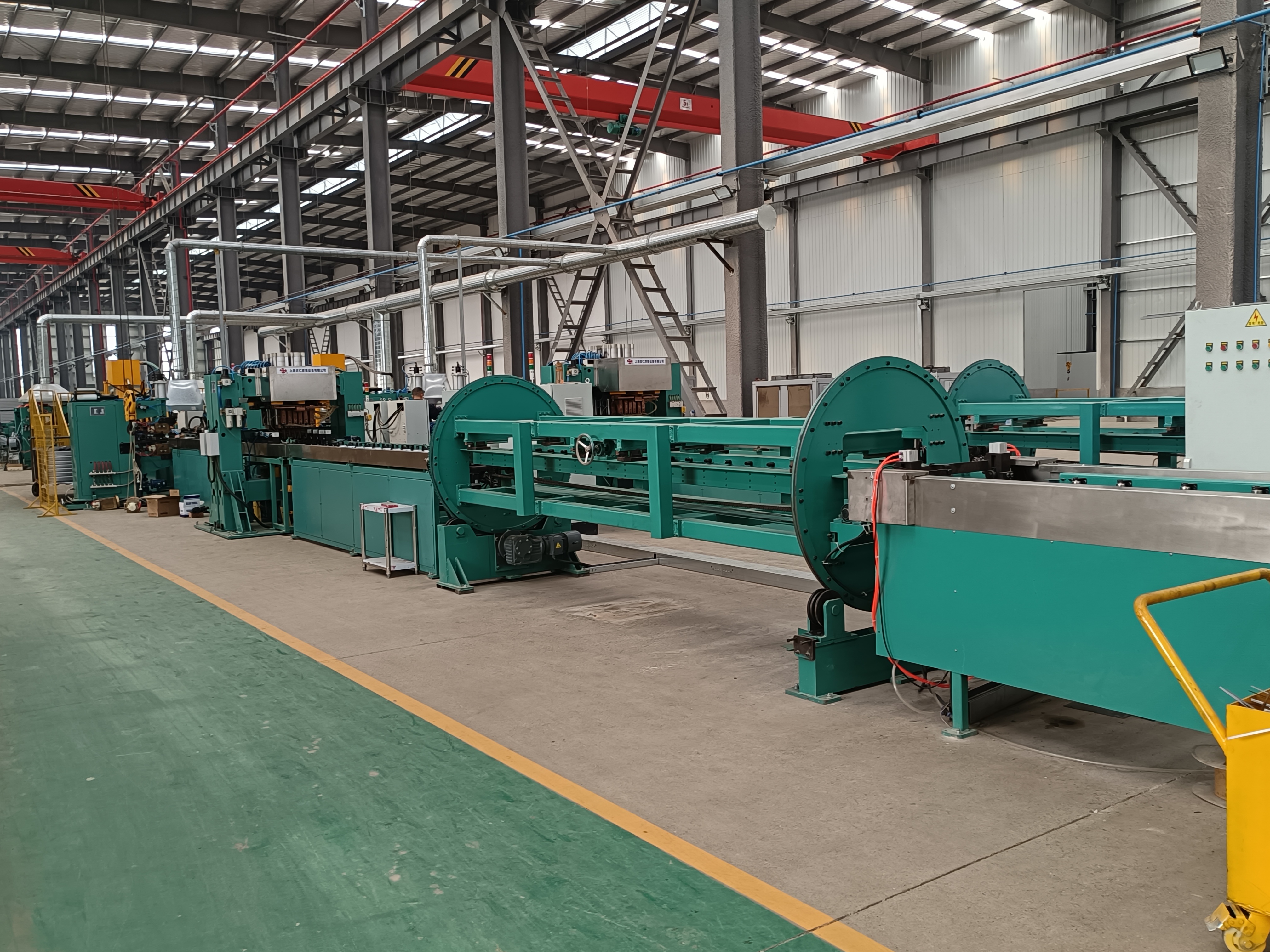

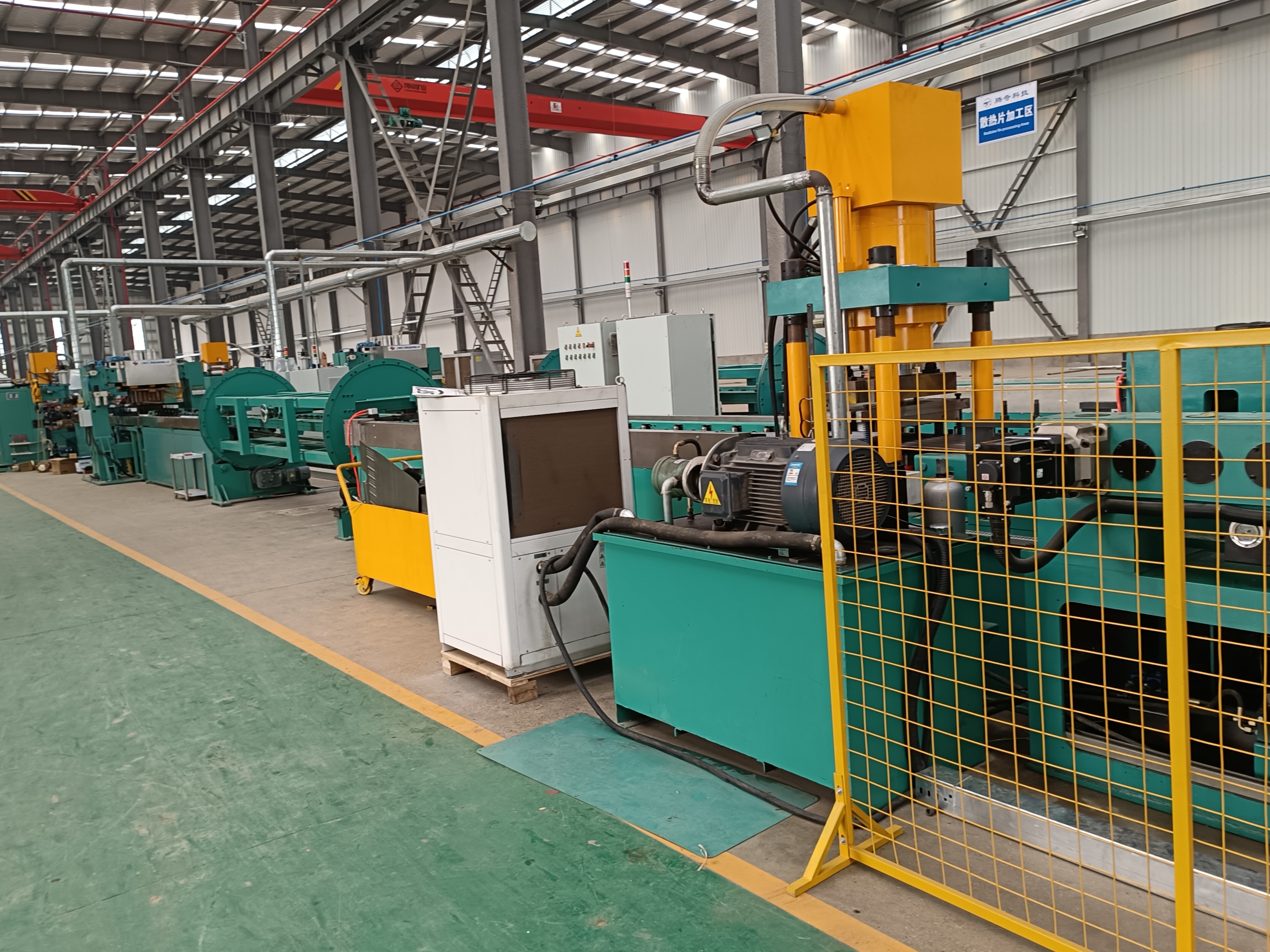

Our automatic transformer radiator production line is developed by absorbing international advanced technology. The whole line includes automatic uncoiler, roll forming,punching, overturning for joining, multi-spot welding, side seaming welding.



1. Description of Premium Quality Power Transformer Radiator Machines

1) Includes materials guidance, feeding, front pack, rear pack, edge folding, shearing and parts collection.

2) The hydraulic system is automatic controlled and stable running.  3) Human interface computer dialogue display, reasonable structure and easy in operation, labor saving (1~2 labors).

4) Perform the process of forming, shearing and edge folding within one time when you input all operation parameters on computer unit.






2. Parts of Premium Quality Power Transformer Radiator Machines

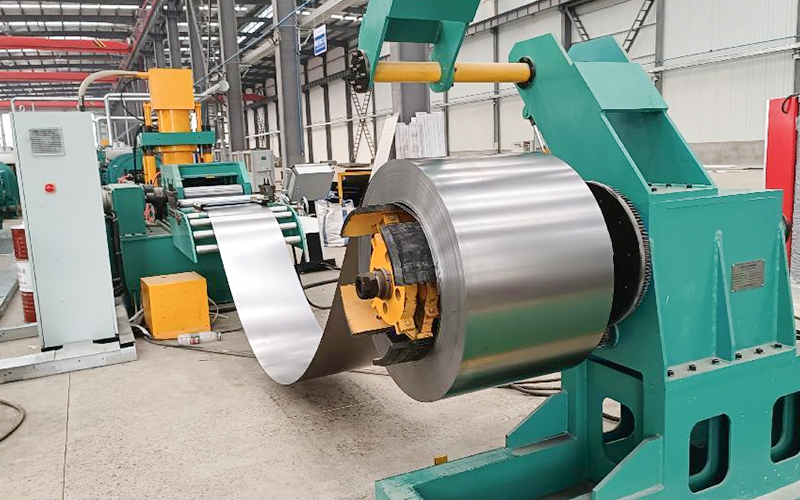

1) Hydraulic Automatic Decoiler Machine

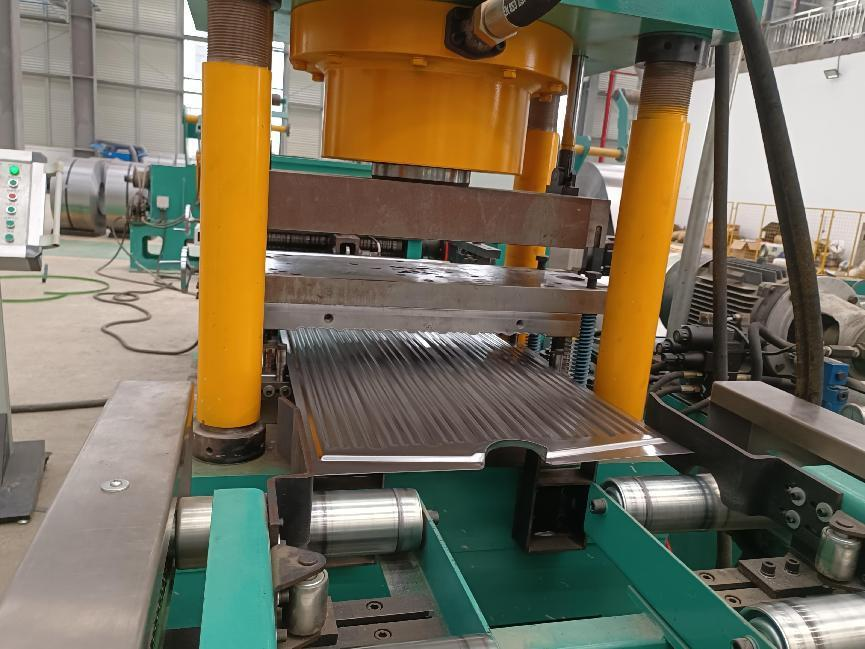

2) Transformer Tank Fin Forming Machine
3) Hydraulic Transformer Tank Fin Shearing and Bending Machine

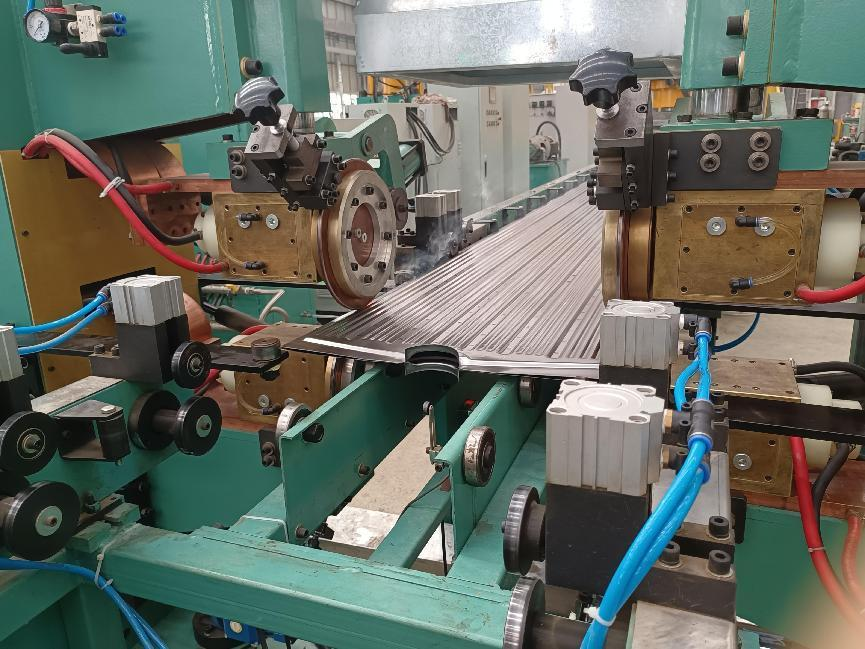

4) Automatic Transformer Tank Fin Welding Machine
5) Hydraulic Station

6) PLC Control System



3. Features of Premium Quality Power Transformer Radiator Machines

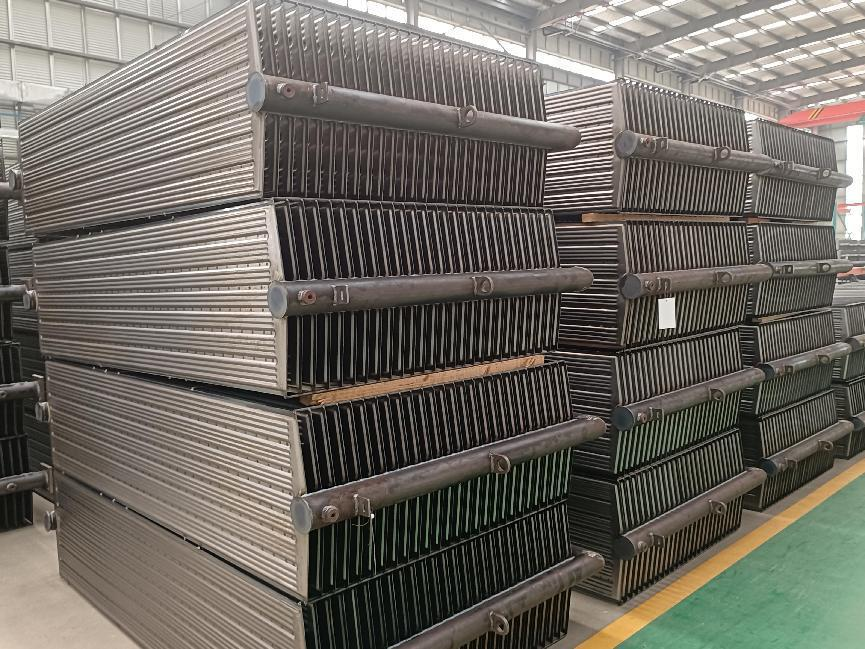

1) Specially designed for producing and welding transformer radiator fin.

2) PLC control, fully automatic line: automated conveying, clamping and welding.

3) Touch screen control it is easy and convenient to operate.

4) High-speed welding, much faster than manual welding.  5) Argon arc welding, the welding is close and the surface is very clean and smooth.









4. Parameters of Premium Quality Power Transformer Radiator Machines
1) Plate width: 300mm-1600mm
2) Plate thickness: 0.5mm-1.75mm
3) Corrugation height: 50mm-400mm
4) Corrugation pitch: >=45mm
5) Bending height: 20mm
6) Forming speed: 3-4fins/min
7) Total power of motors: 40KW
